一、智慧电源单相四路管理终端

1、产品概述

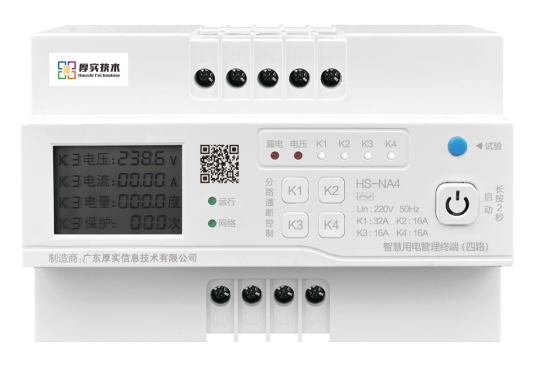

HS-NA4智慧电源单相四路管理终端，集成了四路控制器、四路电能表、定时开关控制器、漏电保护器、过欠压脱扣器的所有功能，并且拥有强大的云平台管理系统，可通过云平台配置用电保护功能、实时监控设备运行状态、网络控制设备开关等。管理终端集网络通讯、电能统计、定时开关控制、漏电保护、过流保护、欠压/失压保护、过压保护、故障记忆、电网监控与实时显示、合闸前检测等智能控制功能，广泛运用于通信、电力、安防、交通等用电管理，极大减少人工维护成本，有效提升设备工作效率。

2、产品功能：

1）．电量统计：

管理终端具有四路电能统计，电能统计可达1级精度以下。每月的第一天会自动将上一个月的电能统计清零。

2）．定时开关：

管理终端具有实时时间记录、16组定时器，通过云平台管理系统进行实时时间校准、定时器时间设定，实现管理终端的定时开关。

3）．漏电保护（可调）：

线路发生15-30mA（默认）漏电时，管理终端在0.1S内断开。漏电动作值可调，漏电不动作电流=1/2 IΔn，漏电动作电流= IΔn。该动作阀值可通过云平台管理系统设置。

4）．过流保护（可调）：

电流大于过流值或期间大于3倍过流值（视为短路），管理终端立即断开保护。该动作阀值可通过云平台管理系统设置。

5）．过压保护（可调）：

电压值大于280V（默认），即认定为过压，管理终端立即断开。电压均低于正常值（<280V）管理终端自动合闸通电。

6）．欠压保护（可调）：

电压均低于160V（默认），但均高于90V，即认定为欠压，管理终端断开。电压回升正常（>170V）管理终端自动合闸通电。该动作阀值可通过云平台管理系统设置

7）．失压保护/失压脱扣：

电压均低于90V，即认定为失压（主电网停电），管理终端立即断开。来电后，管理终端根据合闸条件判断是否合闸。

8）．手动通断性能：

 （1）手动按下试验键，模拟漏电情况，管理终端的四路输出均断开无输出。在故障延时结束后，管理终端根据合闸条件判断是否合闸。

（2）手动分闸电源开关，管理终端的四路输出均断开无输出。再次合闸电源开关，管理终端将在数秒后根据合闸条件判断是否合闸。

9）．远程通讯（选配）：

支持串行通讯（提供232或485通讯接口），不仅可以控制设备的开关状态，还可以实时监控设备当前的电压、漏电等信息。

10）．网络通讯（选配）：

支持有线以太网TCP/IP网络通讯、4G cat.1 TCP网络通讯，可通过云平台控制设备的开关状态以及实时监控设备当前的电压、漏电等信息。

3、产品外观尺寸

二、智慧电源三相单路管理终端

   1、产品概述

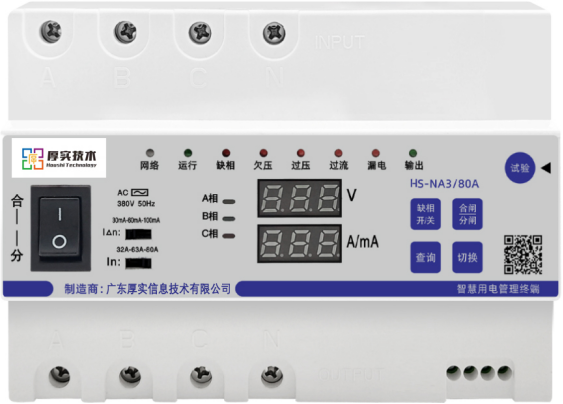

HS-NA3/80A智慧电源三相单路管理终端，集成了三相电能表、定时开关控制器、断路器（空气开关）、漏电保护器、过欠压脱扣器、缺相保护器的所有功能，并且拥有强大的云平台管理系统，可通过云平台配置用电保护功能、实时监控设备运行状态、网络控制设备开关等。保护器集网络通讯、电能统计、定时开关控制、漏电保护、过流保护、欠压/失压保护、过压保护、缺相保护、故障记忆、电网监控与实时显示、合闸前检测等智能控制功能，广泛运用于通信、电力、安防、交通等用电管理，极大减少人工维护成本，有效提升设备工作效率。

2、产品功能：

1）．电量统计：

HS-NA3/80A具有电能统计，电能统计可达1级精度以下。每月的第一天会自动将上一个月的电能统计清零。

2）．定时控制：

具有实时时间记录、8组定时器，通过云平台管理系统进行实时时间校准、定时器时间设定，实现管理终端的定时开关。

3）．实时显示：

可实时显示当前各相电压和总剩余电流值（漏电电流），出现任一故障，会锁定并显示故障值，方便客户监控电网。默认显示常亮。当对应相的指示灯亮时，显示当前相的实时电压和电流；显示总剩余电流时，三个相指示灯全亮，并显示如“IE=012”，代表当前总剩余电流为12mA；显示本月电量时，三个相指示灯全暗，并显示如“E=012.1”,表示本月电量为12.1度。

4）．漏电保护（可调）：

发生15-30mA（默认）漏电时，管理终端在0.1S内断开。漏电动作值可调，漏电不动作电流=1/2 IΔn，漏电动作电流= IΔn。该动作阀值可通过云平台管理系统设置。

5）．过流保护（可调）：

三相电中的一相或多相电流大于过流值或期间大于3倍过流值（视为短路），保护器立即断开保护。该动作阀值可通过云平台管理系统或设备面板拨码设置。

6）．过压保护（可调）：

三相电压中一相或多相电压值大于275V±5V（默认），即认定为过压，保护器立即断开。三相电压均低于正常值（<270V）保护器自动合闸通电。

7）．欠压保护（可调）：

三相电压均低于150V±5V（默认），但均高于90V±5V，即认定为欠压，保护器断开。三相电压中一相或多相回升正常（>160V）保护器自动合闸通电。该动作阀值可通过云平台管理系统或设备面板按键设置。

8）．失压保护/失压脱扣：

三相电压均低于90V±5V，即认定为失压（主电网停电），保护器立即断开。三相电压中一相或多相来电后，保护器根据合闸条件判断是否合闸。

9）．缺相保护（可调）：

三相电路中一相或两相电压值低于90V±5V，即认定为缺相，保护器立即断开。三相电压均正常后（>160V），保护器自动合闸通电。默认缺相保护功能关闭。

10）．手动通断测试：

 （1）手动按下试验键，模拟漏电情况，保护器的三相火线均断开无输出。在合闸时间结束后，保护器自动合闸通电。（2）手动分闸电源开关，保护器的三相火线均断开无输出。再次合闸电源开关，保护器将在数秒后合闸通电。

11）．远程通讯（选配）：

支持串行通讯（提供232或485通讯接口），不仅可以控制设备的开关状态，还可以实时监控设备当前的电压、漏电等信息。

12）．网络通讯（选配）：

支持有线以太网TCP/IP网络通讯、4G cat.1 TCP网络通讯，可通过云平台控制设备的开关状态以及实时监控设备当前的电压、漏电等信息。

四、产品外观尺寸

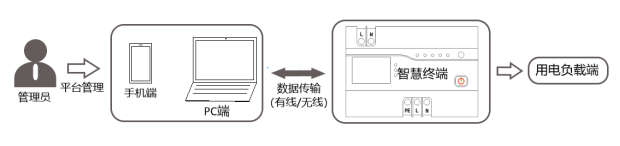

三、智慧电源管理云平台

用厚实技术授权的账号，输入测试网址www.zhdk01.com即可登陆账号和密码，登陆管理平台后可实现对设备进行操作和监控。

联网条件：确保该地区覆盖NB_IOT、4G网络，信号灯闪烁说明有NB_IOT、4G网络。

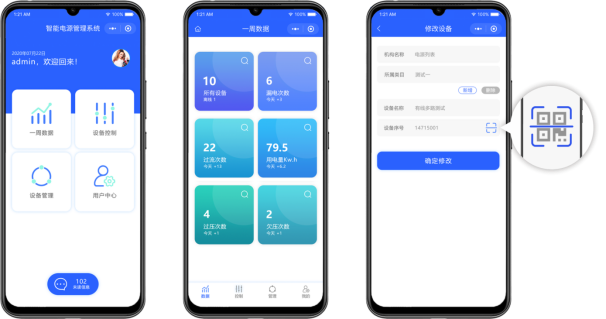

登陆:

手机端：微信添加“智慧电控云平台”→进入平台→输入指定登陆账号→点击“设备”扫码添加

PC端：输入测试网址www.zhdk01.com→输入指定登陆账号→点击设备管理→在电源列表中点击右键选择添加区域→添加电源

设备序列号：手机扫描设备面板上的二维码，将扫描后得到的信息，如HS14218009，将HS后面的数字填进设备序列号中，设备名称可自行命名。

设备安装建议位置：如果设备被安装在全金属配电箱里面时，尽量调整安装位置，直到信号指示灯闪烁最快。（信号指示灯闪烁越快，信号越好）让设备获取最好信号位置。

安装上电后：只需等一分钟或者数分钟时间（信号较差时），可以看到网络灯亮起，说明设备已经接入互联网，登录公司授权账号就可以正常使用。

管理终端集网络通讯、电能统计、定时开关控制、漏电保护、过流保护、欠压/失压保护、过压保护、故障记忆、电网监控与实时显示、合闸前检测等智能控制功能。
